力兴电子丨LXZC-07七合一测试系统圆满完成500kV主变试验纪实
提供者： 来源： 时间：2026-04-03
近日，力兴电子技术团队携LXZC-07多合一变压器综合测试系统，赴某500kV变电站开展预防性试验工作。LXZC-07集直阻测试、有载分接开关测试、变比组别测试、短路阻抗测试、定量消磁、介损测试、绝缘电阻测试于一体，一套设备覆盖七大项目。该系统大幅减少频繁拆接测试线的繁琐操作，有效提升现场工作效率。
试验过程与结果
根据现场试验安排，本次试验针对500kV/250MVA主变，重点完成了直流电阻、短路阻抗、定量消磁、介损四项主要试验，验证了LXZC-07多合一变压器综合测试系统在复杂工况下的测试能力与数据稳定性。
试验地点：某500kV变电站
试验时间：2026年3月

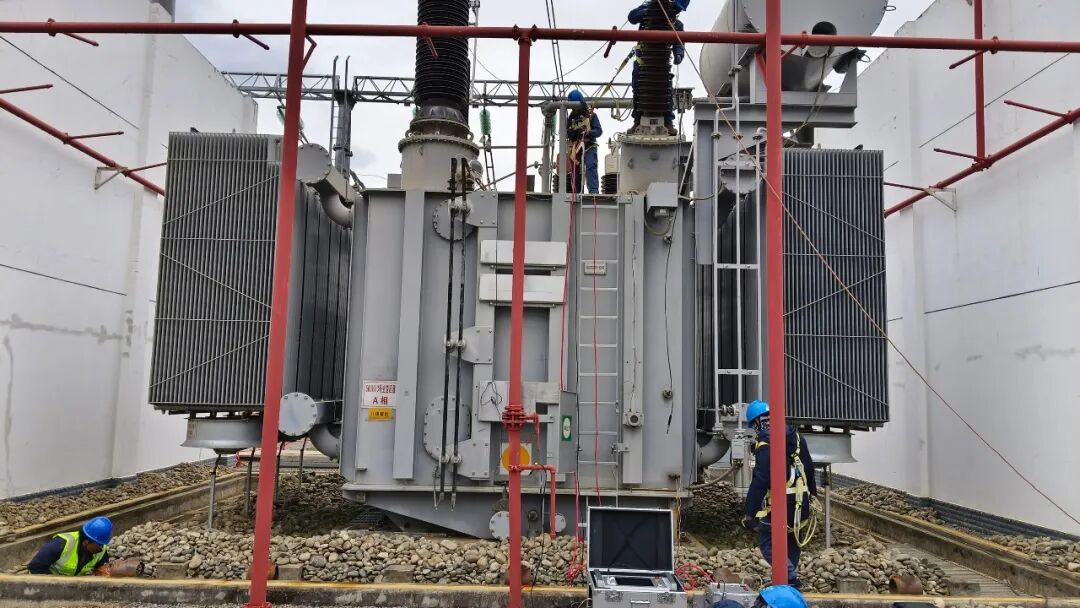

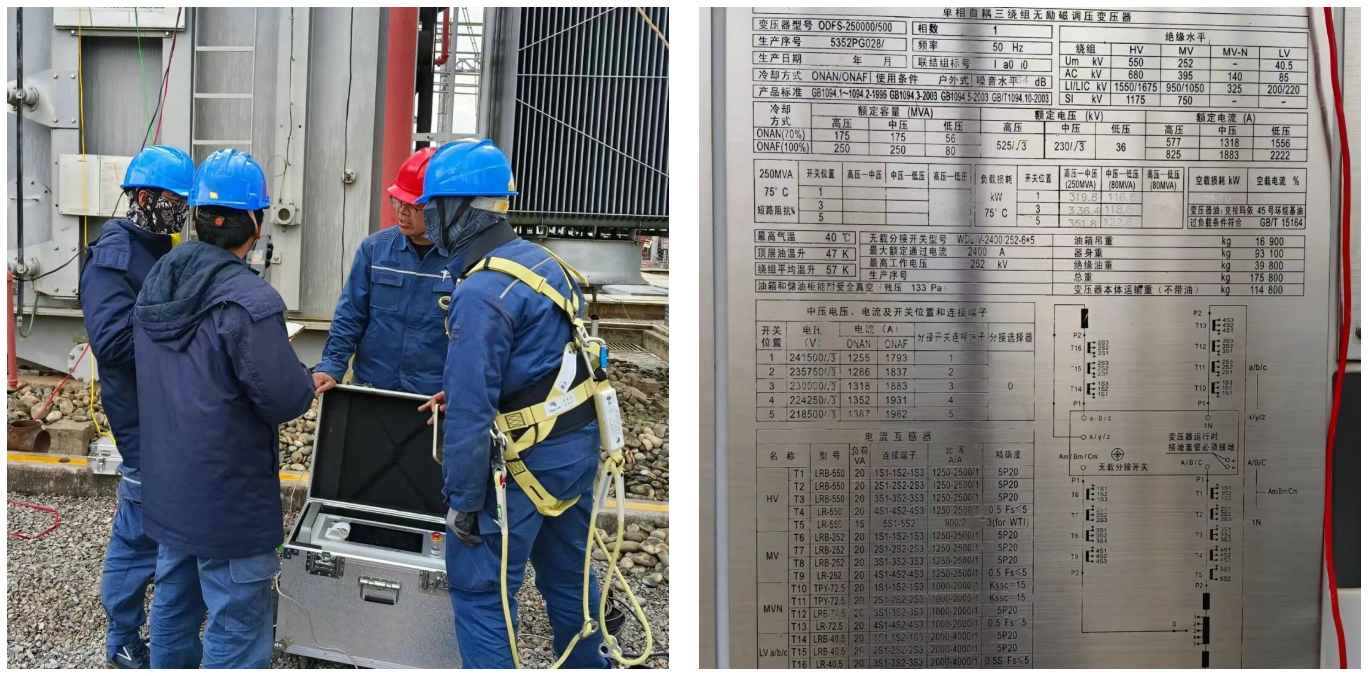

主变信息：ODFS-250000/500，容量250MVA

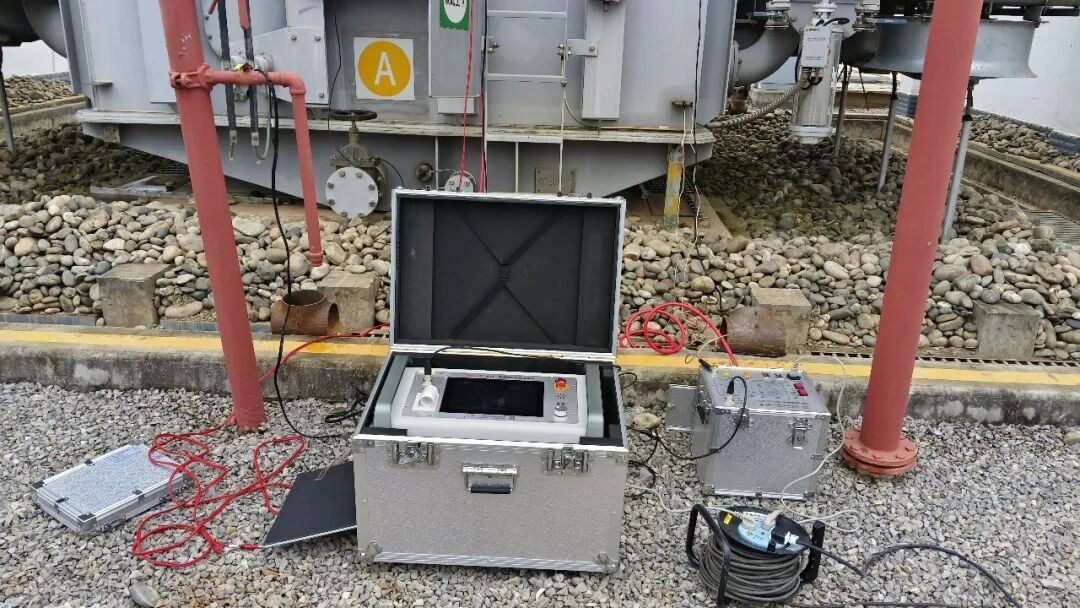

核心设备：力兴多合一变压器综合测试系统LXZC-07

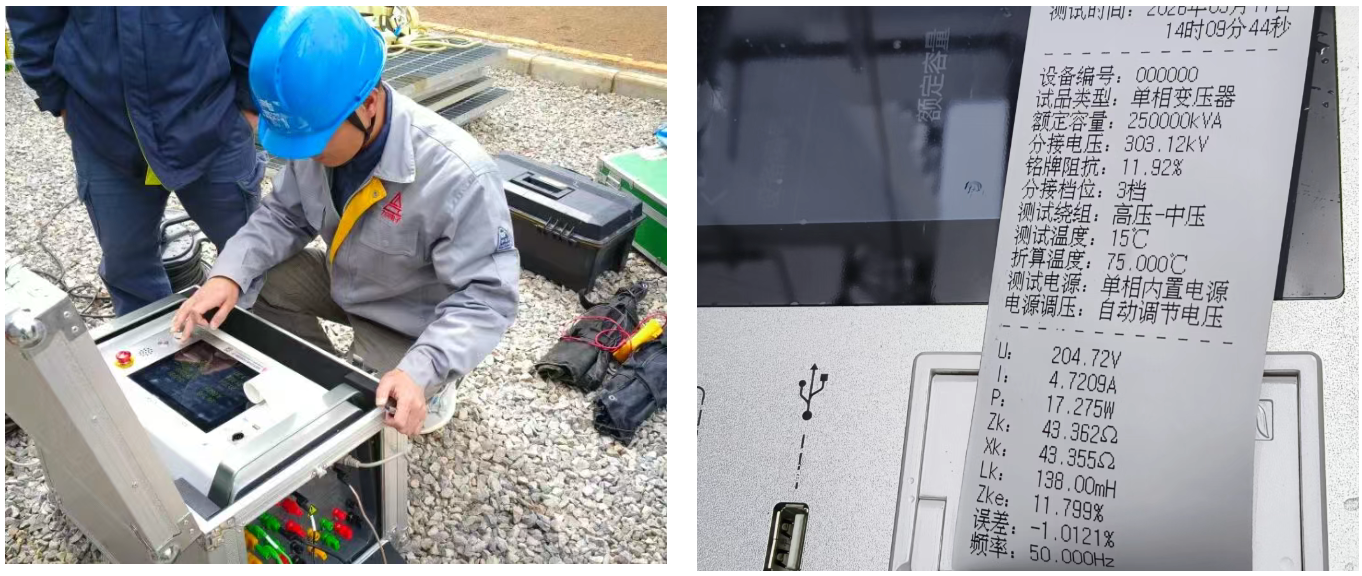

1、短路阻抗测试
使用仪器内置电源，分别完成了高—中、高—低、中—低绕组的短路阻抗测量。整个测试过程数据稳定，测量结果均符合规范要求。

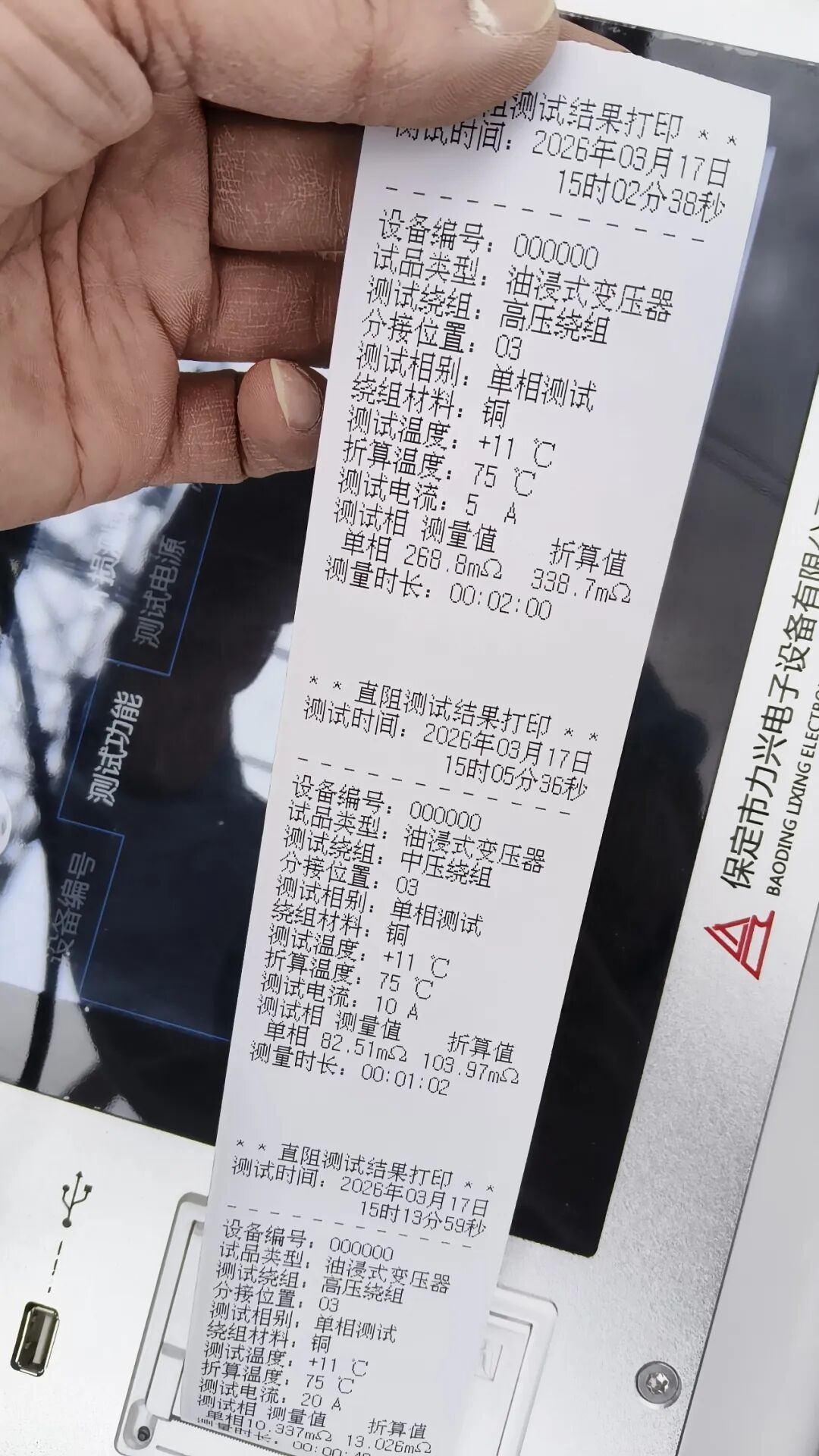

2、直流电阻测量
面对500kV电压等级的变压器，LXZC-07可轻松完成高、中、低三侧绕组的直流电阻测试，测量数据正常，经折算后与历史数据高度吻合。

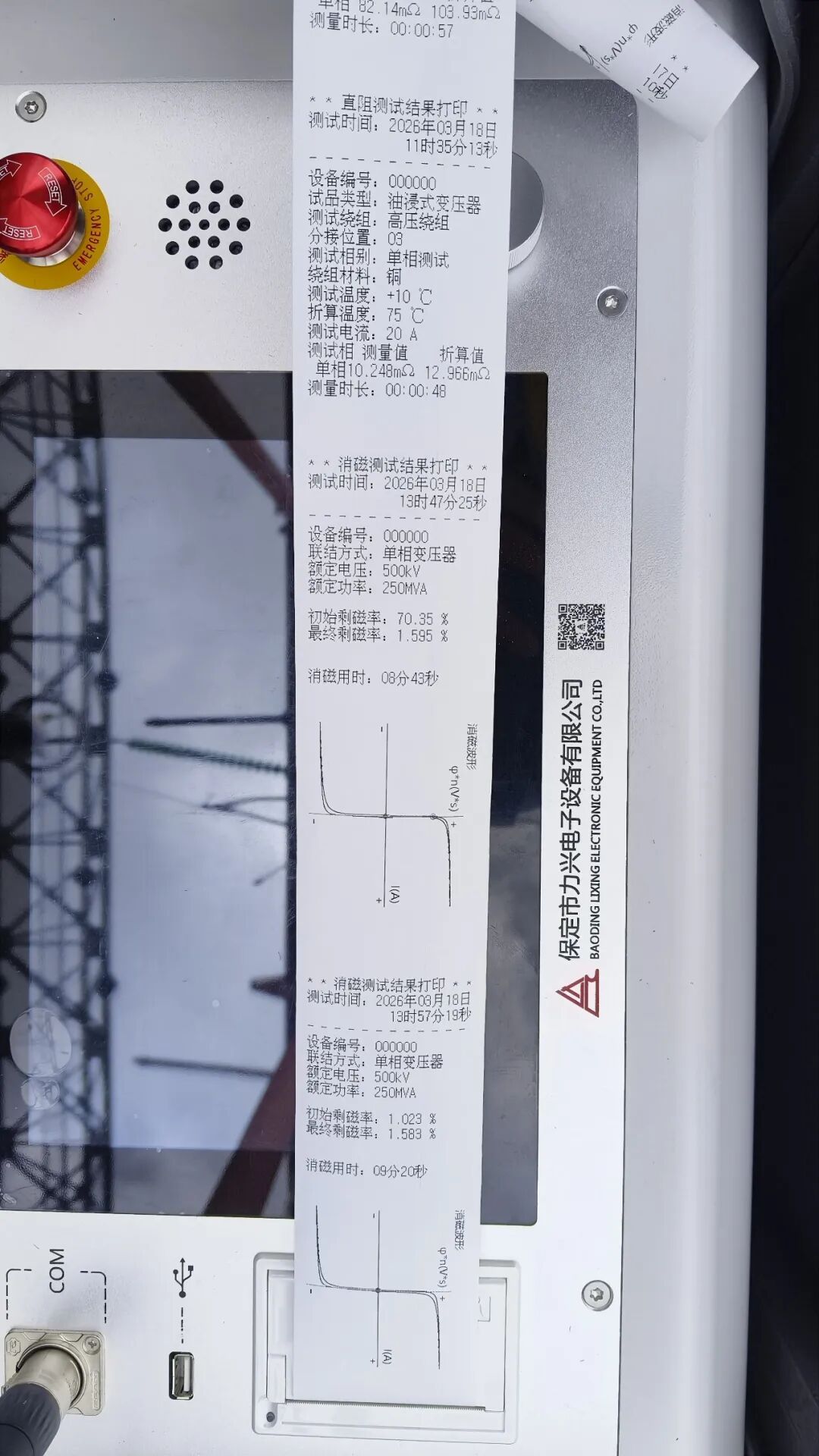

3、消磁功能
本次消磁试验数据清晰，效果显著。针对2#主变的消磁过程如下：
第一次消磁：初始剩磁率70.35%，消磁后降至1.595%；
第二次消磁：检测初始剩磁率1.023%（与第一次最终值吻合），最终剩磁率1.583%。系统不仅消磁效果彻底，且具备剩磁检测功能，整个消磁过程可视、可控。

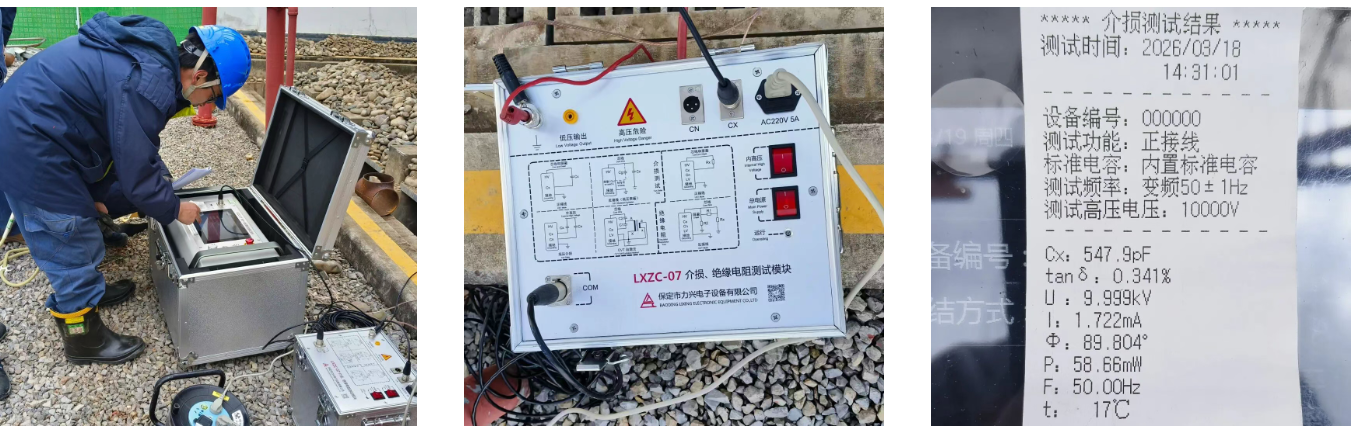

4、介损试验
利用介损绝缘电阻模块，对主变压器高、中、低压套管进行了介损试验。测量结果与历史数据相符，准确反映了套管绝缘的介电损耗情况。
（注：在本次现场介损试验中，团队严格执行高压试验安全规范。特别值得注意的是，在进行低压套管介损测量时，高、中压套管会产生反向高电压，现场操作人员务必保持足够的安全距离并落实防范措施。）
【客户反馈】
在试验期间，LXZC-07凭借其高度集成的特点，得到了现场班组人员的高度认可。
班组人员表示：「这是第一次接触多合一综合测试仪器。相比以往需要搬运多台单功能仪器，多合一系统极大简化了试验流程，非常方便实用。」
本次500kV变电站的现场试验，是对力兴LXZC-07多合一变压器综合测试系统的一次全面检阅。从试验数据来看，该系统在直流电阻、短路阻抗、消磁、介损等核心功能上表现稳定、数据准确，完全满足500kV电压等级变压器的试验要求。
力兴电子成立23年来，始终致力于为电力行业提供更高效、更集成的测试解决方案，以扎实的技术和务实的服务，助力电网安全运行。
