2025年9月，力兴电子技术支持部携新款多合一变压器测试系统（LXZC-05）赴某特高压换流变电站执行预防性试验任务。
一、试验概述

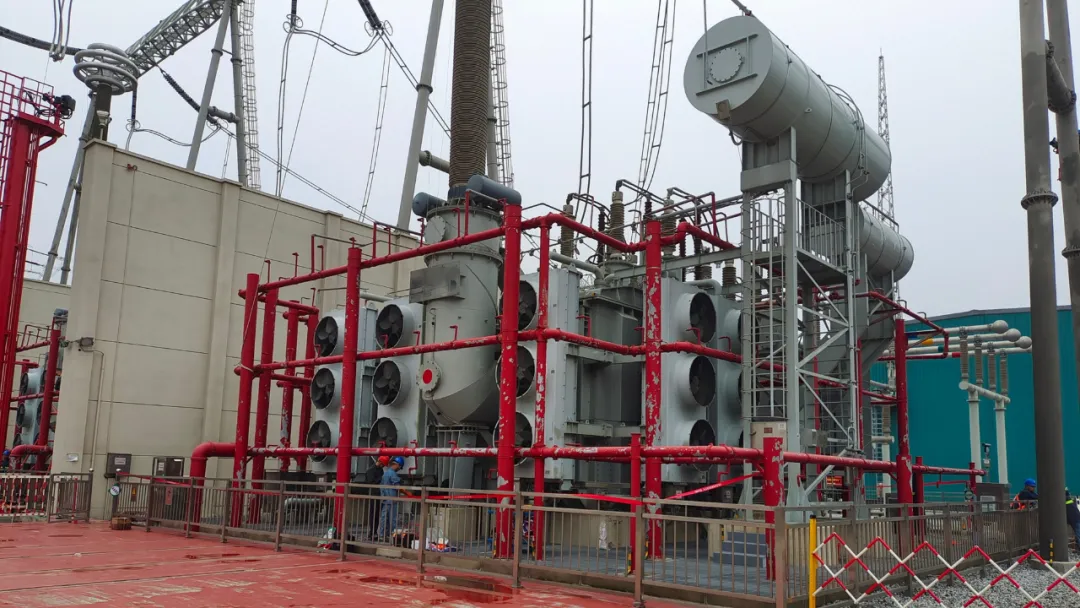

试验对象：包括7台（相）ODFPS-1000000/1000主变（含1台备用变）、6台（相）调压补偿变（容量58700kVA）及2台站用变（容量5000kVA）；
试验内容：直阻测试、变比测试、有载测试、定量消磁和短路阻抗测试。

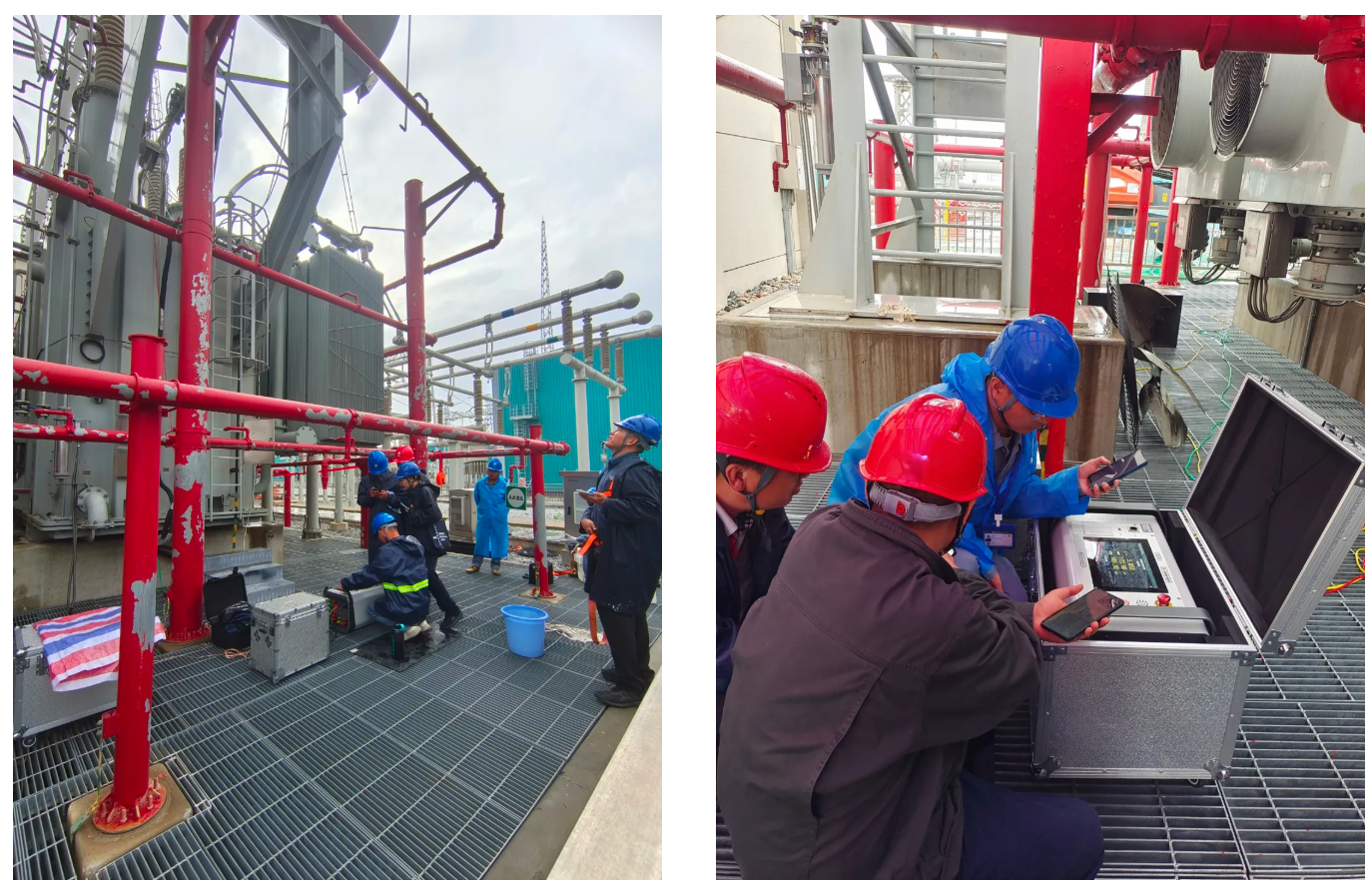

二、试验过程

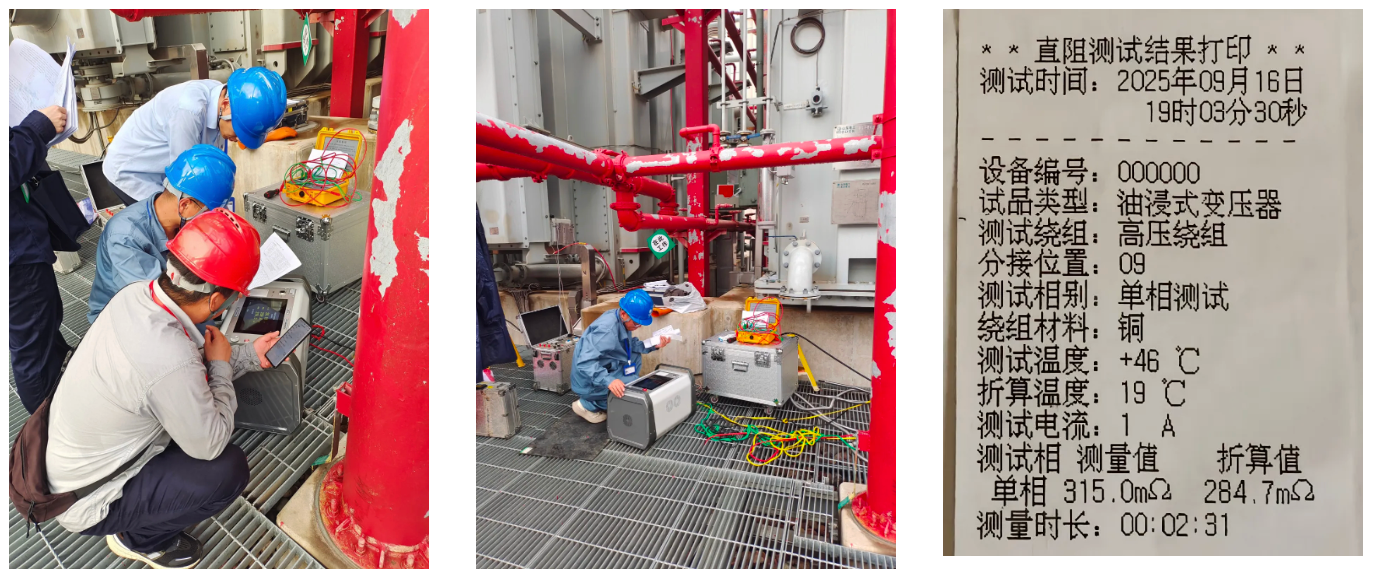

1、主变直流电阻测试
面对1000kV/1000MVA（双百万）主变这一特殊设备，现场运行人员要求高压绕组测试电流不超过2.5A。力兴电子测试系统表现出良好适应性：高压-N绕组测试，使用1A小电流档位，仅用2分31秒即获得稳定数据，完全符合现场技术要求；低压绕组测试使用40A档位时，40秒左右数据稳定；20A档位也仅需2分钟左右；所有测试数据经折算后与出厂报告高度吻合，获得现场技术人员认可。

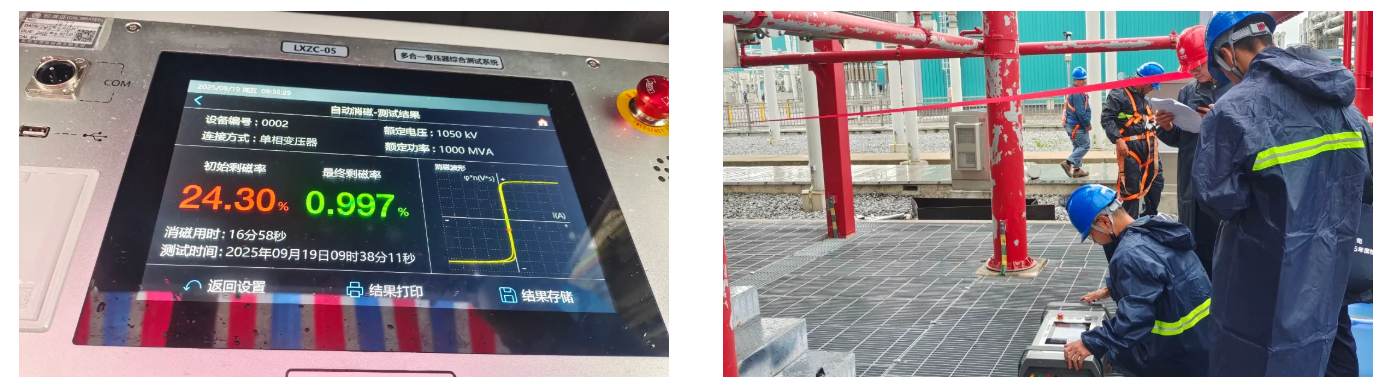

2、消磁试验
主变容量达1000MVA，消磁过程平稳顺利。力兴设备表现出色：根据初始剩磁率进行消磁，磁滞曲线图形化显示；6台主变消磁后均一次投运成功，验证了消磁效果的有效性。

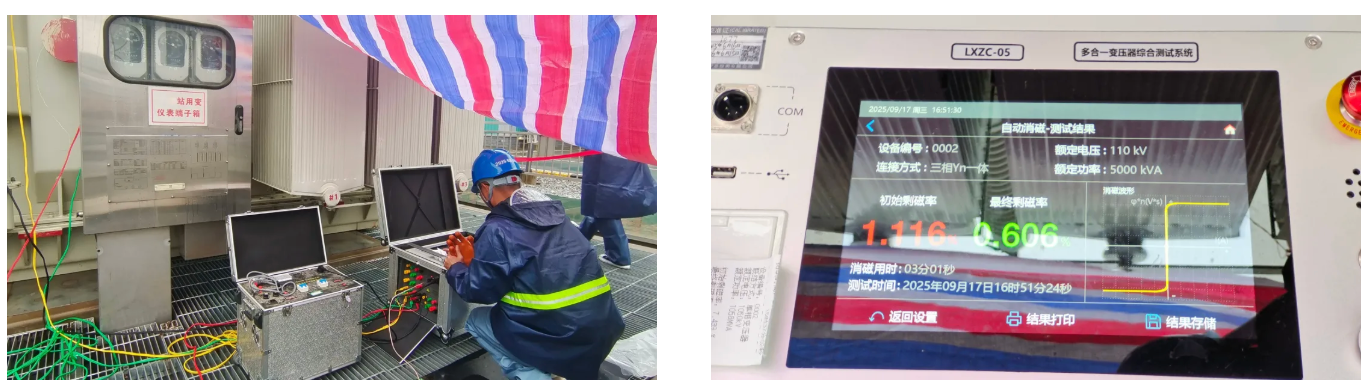

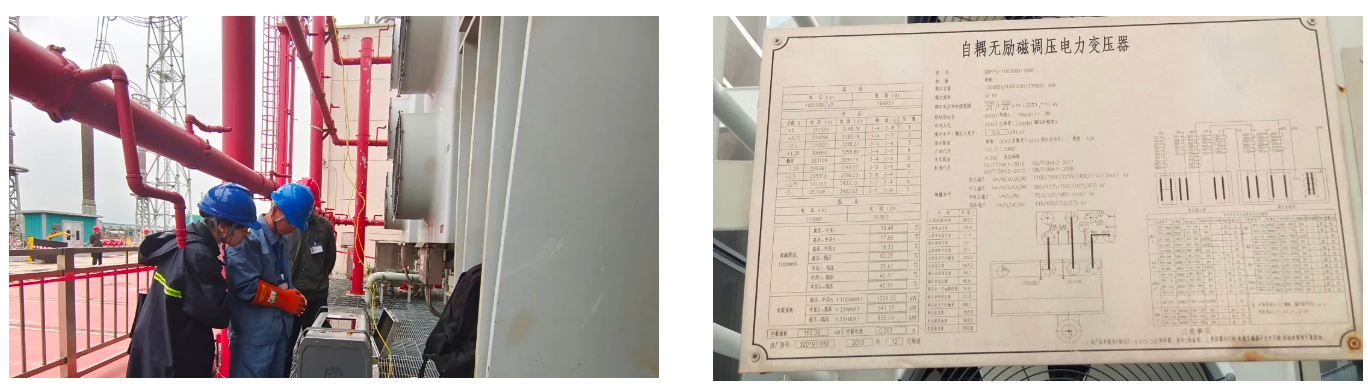

3 、调压补偿变与站用变测试
针对不同容量的变压器设备，力兴测试系统均展现出优良性能：调压补偿变（相当于110kV/50000kVA主变）直阻测试速度快，数据准确；调压补偿变消磁时间仅3-4分钟，效率显著。
此外，项目团队还顺利完成了变比组别试验、有载测试、三相短路阻抗测试等多项关键试验，为全面评估变压器状态提供数据依据。
三、技术亮点
力兴电子多合一变压器测试系统（LXZC-05）一套设备，具备直阻测试、变比测试、有载测试、定量消磁、短路阻抗五项测试功能；其中前四项功能，一次接线即可完成。
1、直阻测试：40A大电流输出，助磁功能测试速度更快；
2、变比测试：变比测量范围 0.9～5000；
3、有载测试：最大输出电流达3A，适配小过渡电阻测量；
3、定量消磁：根据初始剩磁率进行消磁，磁滞曲线图形化显示消磁效果；
5、三相短路阻抗测试：无需外接调压器，自动实时测量。
此次特高压现场应用，有力验证了力兴电子多合一变压器测试系统（LXZC-05）的稳定性和可靠性。设备的优异表现赢得了客户的充分信任，已明确表达采购意向。力兴电子将持续创新，为电网安全提供坚实技术支撑。
