详细介绍
功能介绍

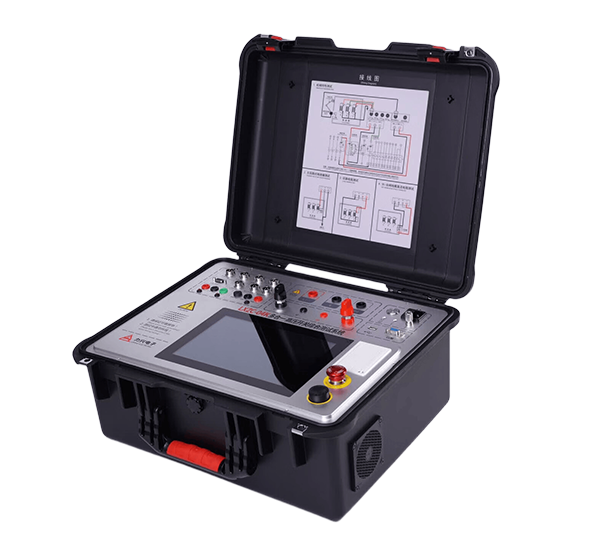

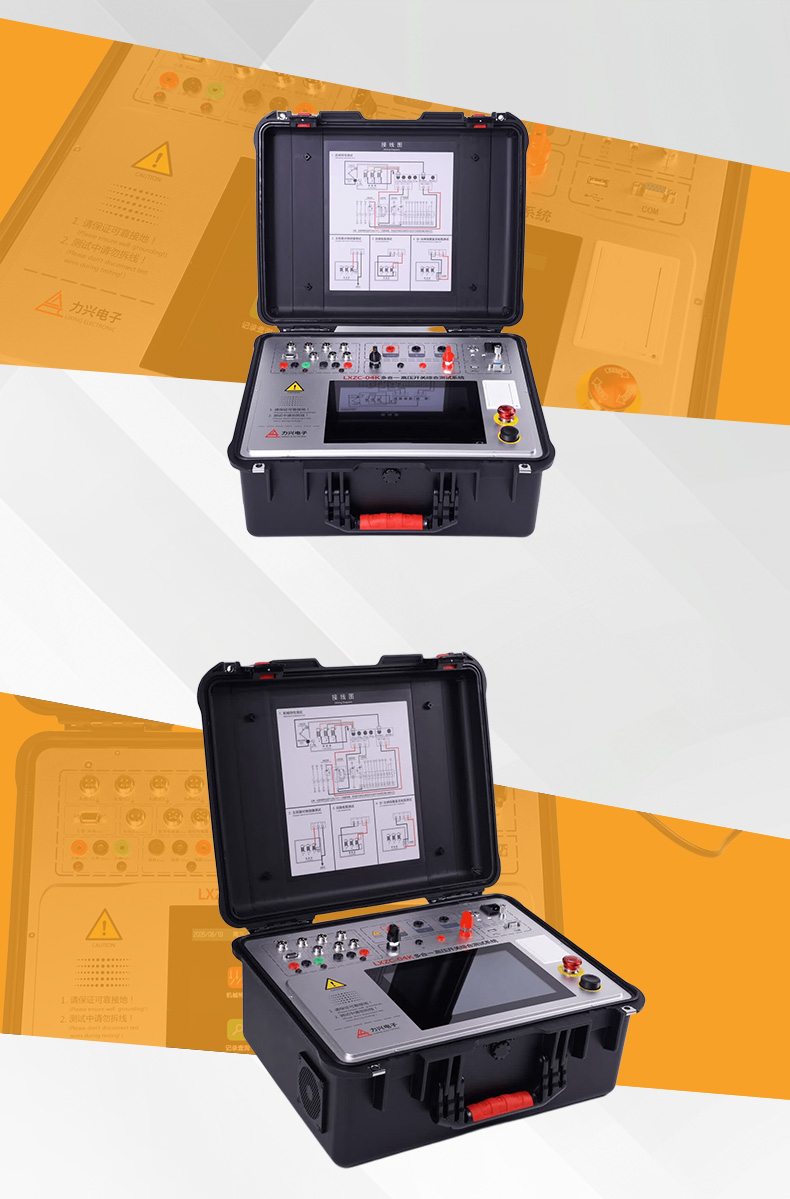

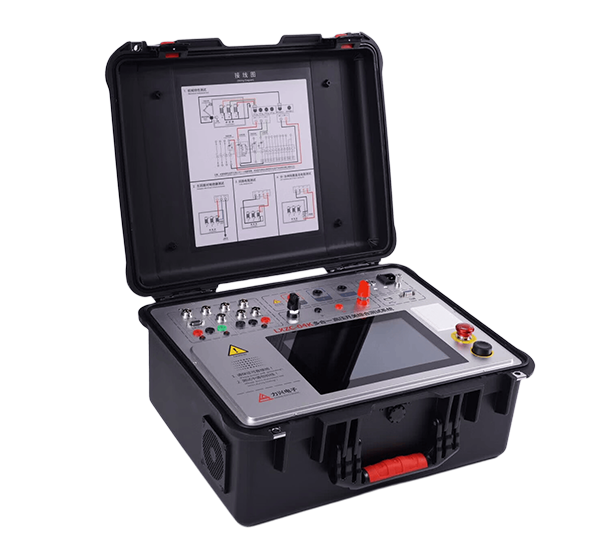

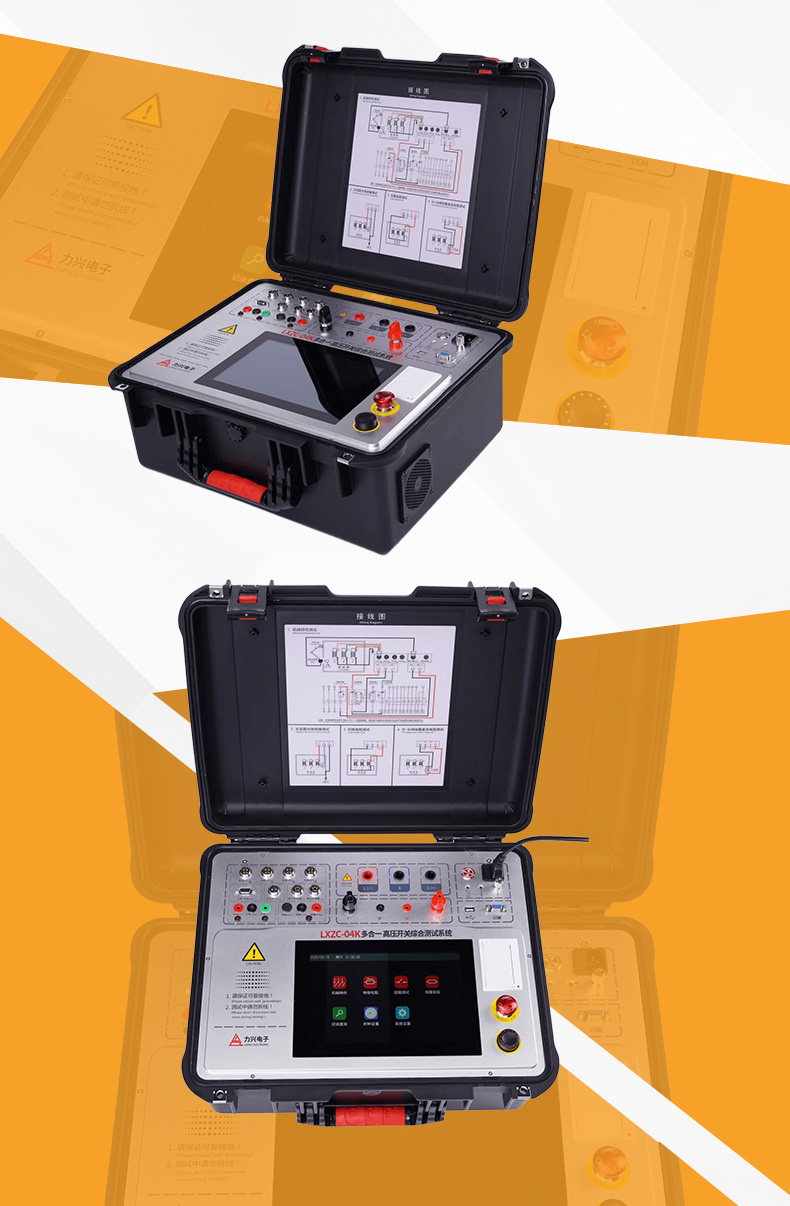

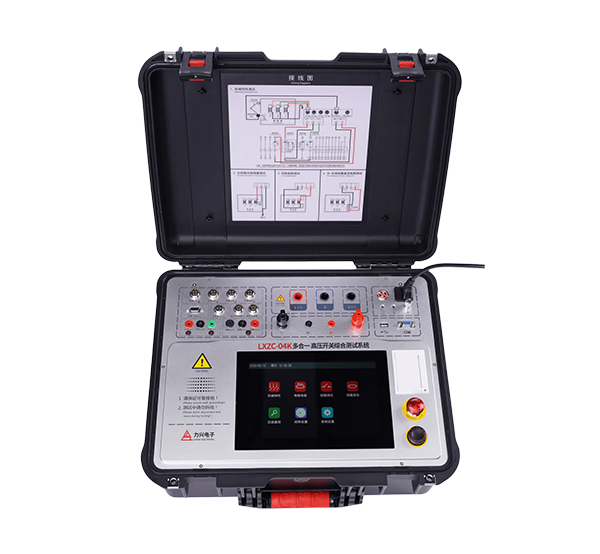

一台主机实现四种功能：断路器机械特性特性测试、回路电阻测试、线圈直阻测试、绝缘电阻测试。
机械特性测试功能，测量分合闸时间、同期性、弹跳、速度、行程。内置DC10V~265V/20A可调操作电源，支持单分、单合、合分、分合、分合分模式。
适配传感器：直线、旋转光栅、万能传感器及专用支架，适配SF6、GIS、真空、油开关等各型号断路器；一次动作得所有数据及图谱。
低电压动作试验：在DC 10V~265V范围内逐级升压输出，检测合/分闸线圈最低动作电压，辅助判断机构卡涩、弹簧疲劳或线圈绝缘劣化，无需外加调压装置。
扩展测试：通过扩展接口可实现断路器双端接地模式下的机械特性测试，以及石墨触头断路器的测试。
绝缘电阻测试功能，支持绝缘电阻、吸收比、极化指数、步进电压四种模式，测试完成后自动放电。
回路电阻测试功能，100A、80A、50A、30A多档电流可选，最长测试时间可达1分钟，满足现场各种应用。
线圈直阻测试功能，测量范围15～2000Ω，满足所有分、合闸线圈电阻范围。

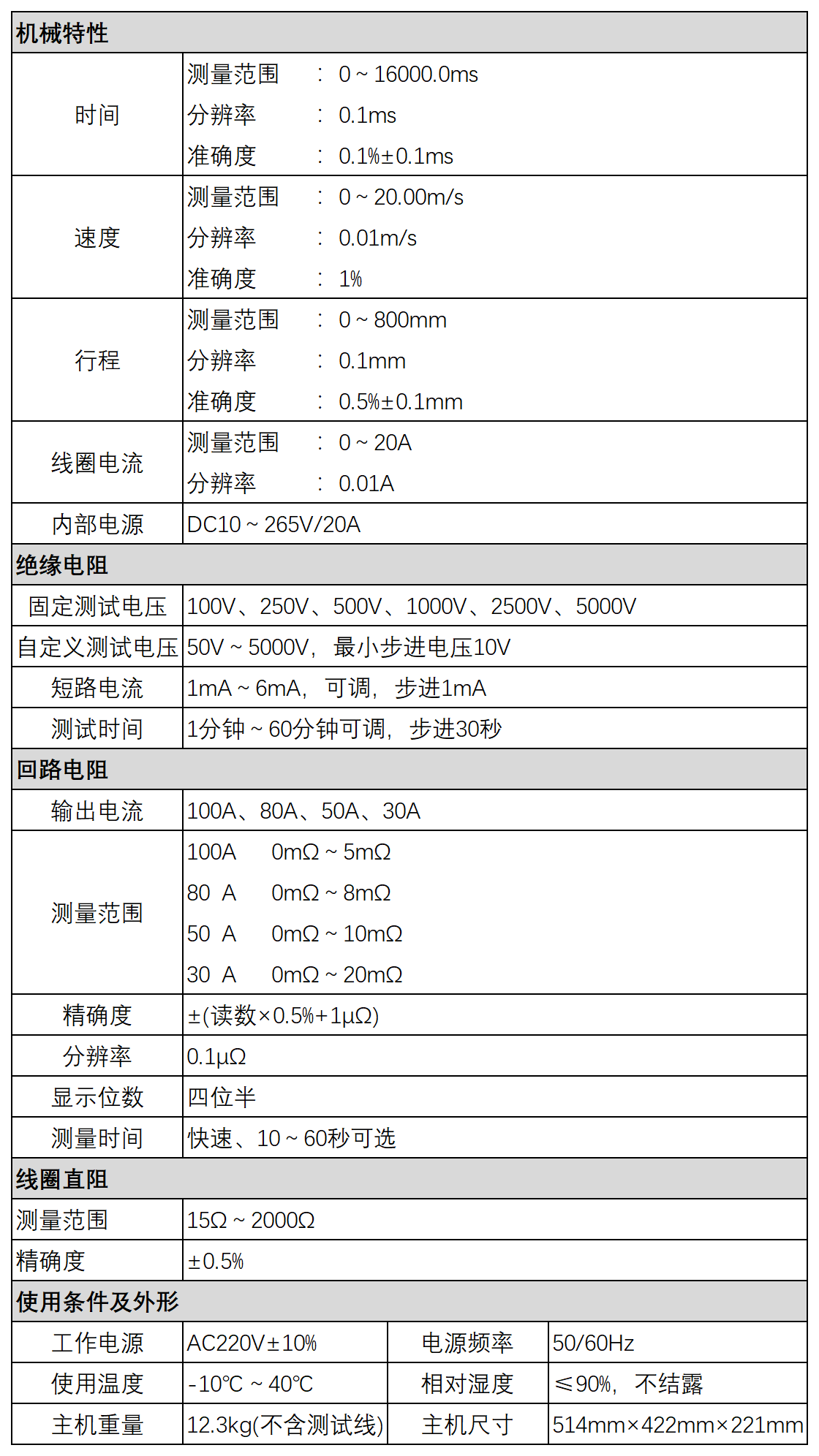

性能参数
