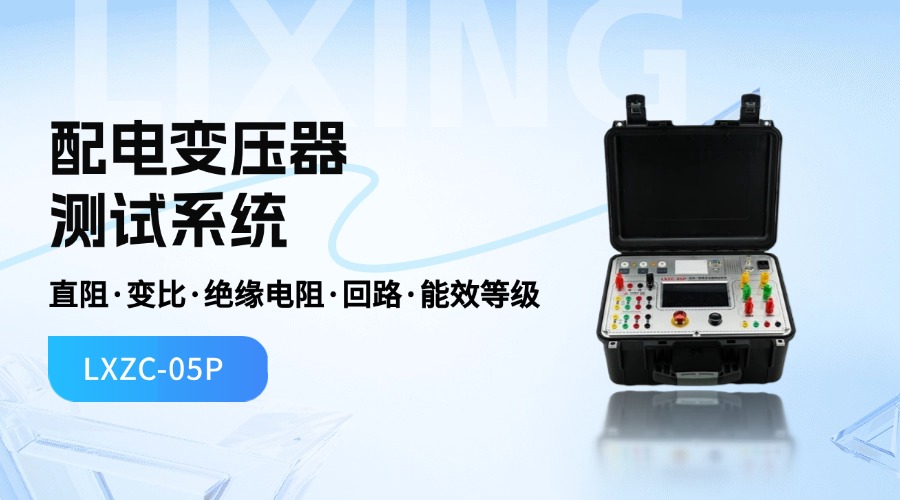

力兴电子丨LXZC-05P五合一配电变压器测试系统：重新定义电力检测效率新标杆
提供者： 来源： 时间：2025-07-08
在电力系统运行中，配电变压器的安全稳定直接关系到电网可靠性与用户用电质量。作为电力检测环节的核心设备，测试仪器的性能与功能集成度，往往决定着检测效率与数据准确性。
保定市力兴电子设备有限公司深耕电力检测领域20余年，始终以“专业、高效”为核心理念，持续为行业提供创新解决方案。今日，我们重点推出明星产品——LXZC-05P配网多合一测试仪，以“五项功能一机集成”的突破性设计，为电力检测工程师带来更智能、更便捷的检测体验。
五维功能，一键解锁检测全场景
LXZC-05P创新性地将直阻测试、变比测试、绝缘电阻测试、能效等级测试、回路电阻测试五大核心功能集成于一体，彻底改变传统多设备切换的繁琐模式。一次参数输入，即可自动完成全流程检测，大幅简化操作步骤，显著提升作业效率。
具体功能亮点如下：
1、直阻测试：采用三相自动测试方式，支持三相不平衡率计算，输出电流高达20A，轻松应对配网变压器低压线圈极低阻值的测试需求；
2、变比测试：覆盖三相、单相、Z型变压器，兼容PT/CT变比及极性测试，更支持盲测功能，适配多样化检测场景；
3、绝缘电阻测试：最大输出短路电流5mA（1mA～5mA可调），保障不同环境下的精准测量；
4、回路电阻测试：提供多档电流选择（具体参数详见技术表），灵活适配复杂测试条件；
5、能效等级测试：集成容量、负载、空载、零序阻抗测试功能，严格符合国标要求，为变压器能效评估提供可靠依据。
智能+便捷，重新定义操作体验
除了强大的功能集成，LXZC-05P更以“人性化设计”赋能检测工作：
1、多通讯支持：配备有线与无线通讯模块，满足数据传输与功能扩展需求，轻松对接智能化管理系统；
2、高效操作系统：搭载嵌入式Linux系统与A7+M4双核架构，确保数据测量实时性与系统运行流畅性；
3、交互更友好：7寸工业级全触控大屏，结合“一键飞梭”物理按键设计，操作直观便捷，降低学习成本；
4、续航更安心：内置大容量锂电池与充电器，摆脱电源线束缚，户外作业更安全、更省力。
仪器参数
直阻测试 | ||||||
输出电流 | 20A、10A、5A、1A、0.1A、≤10mA | |||||
测量范围 | 20A档 0.5mΩ~100mΩ；10A档 1.0mΩ~300mΩ；5A档 10mΩ~1.0Ω； 1A档 200mΩ~6.0Ω；0.1A档 2.0Ω～60Ω；≤10mA档 30Ω~50kΩ | |||||
准 确 度 | 士(读数×0.2%+2个字) | |||||
变比测试 | ||||||
测量范围 | 0.9～10000 | |||||
准 确 度 | ±(读数×0.1%+2个字)(小于等于500) | |||||
分 辨 率 | 0.9～9.9999(0.0001) 10～99.999(0.001) 100～999.99(0.01) 1000～9999.9(0.1) 10000及以上(1) | |||||
容量、空负载测试 | ||||||
测量范围 | 电压AC 50V～850V 电流AC 0.5A～100A 容量30kVA～65000kVA | |||||
准 确 度 | 电压、电流 ±(读数×0.2%+2个字) | |||||
绝缘电阻测试 | ||||||
输出电压 | 500V、1000V、2500、5000V可选 | |||||
短路电流 | 1mA～5mA可选 | 电流测试量程 | 10mA | |||
电流测试精度 | ±(读数×5%+0.2nA) | 电容测试量程 | 20μF | |||
电容测试精度 | ±(读数×15%+0.03nA) | 电容放电速率 | 从10000V到10V,0.5s/μF | |||
回路电阻测试 | ||||||
输出电流 | 100A、80A、50A、30A | |||||
测量范围 | 100A 0mΩ~5mΩ；80A 0mΩ~8mΩ；50A 0mΩ~10mΩ；30A 0mΩ~20mΩ | |||||
精确度 | ±(读数×0.5%+1μΩ) | |||||
22年技术沉淀，用专业守护电力安全
作为电力检测领域的“深耕者”，力兴电子始终以技术创新为驱动力，聚焦行业痛点，持续推出符合市场需求的优质产品。LXZC-05P配网多合一测试仪的诞生，不仅是力兴电子技术实力的集中体现，更是对“为客户创造价值”理念的深度践行——通过功能集成与智能化升级，助力电力检测行业向更高效、更安全的方向发展。
选择力兴，选择的不仅是一台设备，更是20年行业经验的专业背书，是“高效检测、安全用电”的坚实保障。
未来，力兴电子将继续以客户需求为导向，深耕电力检测领域，用更多创新产品为电网安全运行保驾护航！
